Самодельный BackLight для телевизора с управлением от пульта

Есть много статьей на тему самодельной BackLigh подсветки, но все эти приспособления либо зависимы от компьютера, либо горят постоянно. Я поставил для себя цель сделать BackLigh для телевизора, которую бы можно было выключать и включать с пульта (не вставая с кровати), при этом не нарушая целостности самого телевизора.

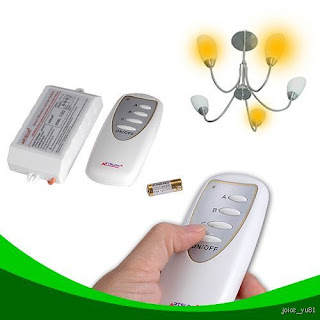

Первой моей идей было завести отдельный пульт для розетки телевизора, и для этих целей я даже заказа вот штуку у наших друзей китайцев.



Однако появление еще одного пульта не кому не нужно. Стал думать дальше, и вспомнил что в телеке у меня есть usb которым я не пользуюсь но который должен давать 5v. Убедившись что питание на usb пропадает когда телевизор переходит в STANDBY я был рад, что наконец то нашел изящное решение.

Итак мне потребовалось: реле срабатывающее от 5v, у себя дома я нашел вот такое:


Для света я хотел взять дюралайт, но в магазине передумал и взял LED ленту:


И к ней блок питания:


Дальше на скрутках, изоленте и скотче я собрал модуль управления от usb (слабонервных просьба отойти от экранов):


Осталось смонтировать все это на телевизор:


Подключаем USB разъем:


И готово, backlight с включением/отключением от пульта телевизора:


Ночной режим:



Можно выключить совсем, просто выдернув usb:


Остался вопрос, который я бы хотел задать гуру-паяльника, я не пользуюсь usb, совсем, но все же, есть ли вероятность спалить таким образом порт? =)

2 комментария:

  1. А можно подробную схему?

    ОтветитьУдалить
  2. для этого надо знать пределы мощности источника питания USB телевизора и этого реле, которое управляет включением света. если всё в пределах допуска: схема будет работать.можешь поискать в интернете схемку электронного реле. вариантов много: тиристоры, микросхемы и т д.. эти штуки потребляют миллиамперы и абсолютно не страшны для USB.
